پروفیل فریم پنل خورشیدی

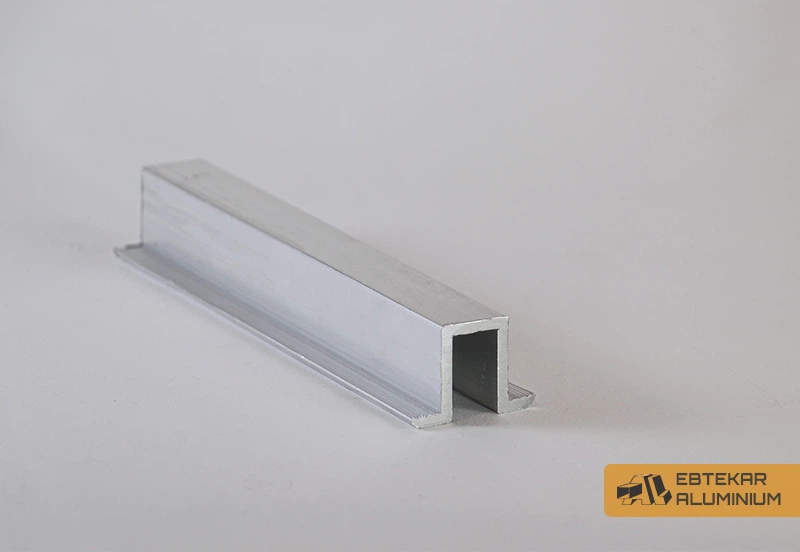

تولید پروفیل آلومینیومی فریم پنل خورشیدی
پروفیل آلومینیومی فریم پنل خورشیدی یکی از اجزای مهم در ساختار ماژول‌های فتوولتائیک است که وظیفه ایجاد یک قاب مقاوم در اطراف پنل، افزایش استحکام مجموعه و فراهم کردن امکان اتصال و نصب ایمن پنل را بر عهده دارد. صنایع ابتکار آلومینیوم با بیش از ۳۶ سال تجربه، امکان طراحی و تولید این پروفیل را از مرحله طراحی مقطع و ساخت قالب تا اکستروژن، عملیات حرارتی، ماشین‌کاری، آنادایز، رنگ پودری و کنترل کیفیت فراهم کرده است.
پروفیل فریم پنل خورشیدی چیست؟
فریم پنل خورشیدی، قاب آلومینیومی اطراف ماژول فتوولتائیک است که علاوه بر ایجاد استحکام مکانیکی، از لبه‌های پنل محافظت کرده و امکان اتصال آن به سیستم نصب را فراهم می‌کند.
این قطعه را نباید با استراکچر خورشیدی، ریل یا کلمپ یکسان دانست.
| جزء | وظیفه اصلی |
|---|---|
| فریم پنل | قاب اطراف ماژول و ایجاد استحکام و حفاظت |
| ریل | بخشی از سیستم نصب و اتصال پنل |
| کلمپ | نگهداری و اتصال پنل روی سیستم نصب |
| استراکچر | سازه نگهدارنده مجموعه پنل‌ها |
به همین دلیل، هنگام خرید پروفیل فریم پنل خورشیدی باید هم ویژگی‌های خود پروفیل و هم نحوه اتصال آن به سایر اجزای سیستم در نظر گرفته شود.
چرا برای فریم پنل خورشیدی از آلومینیوم استفاده می‌شود؟
آلومینیوم به دلیل ترکیبی از وزن مناسب، قابلیت شکل‌دهی، مقاومت در برابر خوردگی و قابلیت انجام عملیات سطحی و ماشین‌کاری، یکی از گزینه‌های مهم برای تولید فریم ماژول‌های خورشیدی است.
وزن پایین
فریم آلومینیومی در مقایسه با بسیاری از گزینه‌های فولادی وزن کمتری دارد. کاهش وزن می‌تواند حمل، جابه‌جایی و نصب ماژول را ساده‌تر کند.
مقاومت در برابر خوردگی
پنل‌ها سال‌ها در فضای باز، در معرض باران، رطوبت و تغییرات دمایی قرار دارند. انتخاب آلیاژ و پوشش مناسب دوام سطحی پروفیل را افزایش می‌دهد.
قابلیت اکستروژن
اکستروژن آلومینیوم امکان تولید مقاطع پیچیده و اختصاصی متناسب با ابعاد، روش اتصال و نیاز مکانیکی پروژه را فراهم می‌کند.
قابلیت ماشین‌کاری
پروفیل‌های اکسترودشده را می‌توان متناسب با نیاز پروژه برش، سوراخ‌کاری، رزوه‌زنی، فرزکاری یا CNC کرد.
آلومینیوم یا فولاد؛ کدام برای فریم پنل خورشیدی مناسب‌تر است؟
انتخاب میان آلومینیوم و فولاد به طراحی، شرایط محیطی، وزن، روش نصب و الزامات پروژه بستگی دارد و نمی‌توان یک ماده را در تمام کاربردها به‌عنوان انتخاب مطلق معرفی کرد.
| ویژگی | آلومینیوم | فولاد |
|---|---|---|
| وزن | پایین‌تر | بالاتر |
| مقاومت در برابر خوردگی | مناسب | وابسته به جنس و پوشش |
| قابلیت اکستروژن | بسیار مناسب | متفاوت |
| تولید مقاطع پیچیده | مناسب | محدودتر |
| ماشین‌کاری | مناسب | وابسته به نوع فولاد |
| حمل و نصب | آسان‌تر به دلیل وزن کمتر | سنگین‌تر |
| پوشش سطحی | آنادایز و رنگ | رنگ، گالوانیزه و سایر پوشش‌ها |
| بازیافت‌پذیری | بالا | بالا |
در پروژه‌هایی که کاهش وزن، تولید مقاطع سفارشی و مقاومت محیطی اهمیت دارد، پروفیل آلومینیومی می‌تواند گزینه مناسبی باشد.

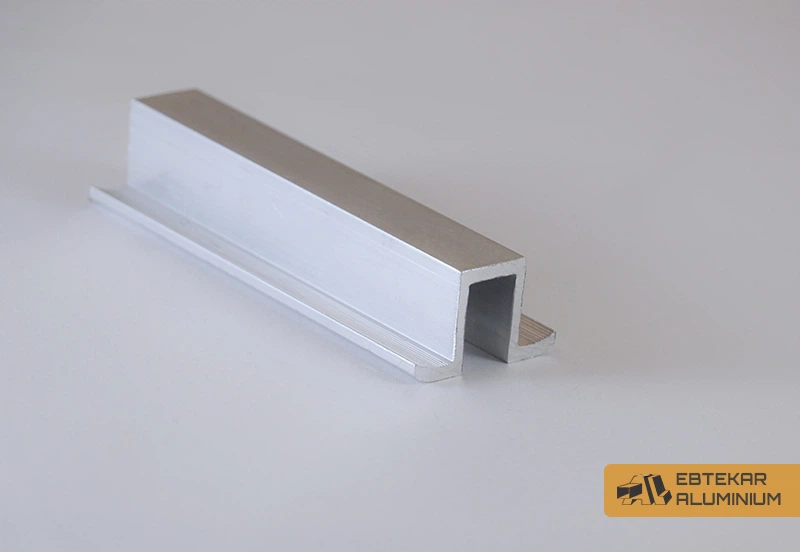

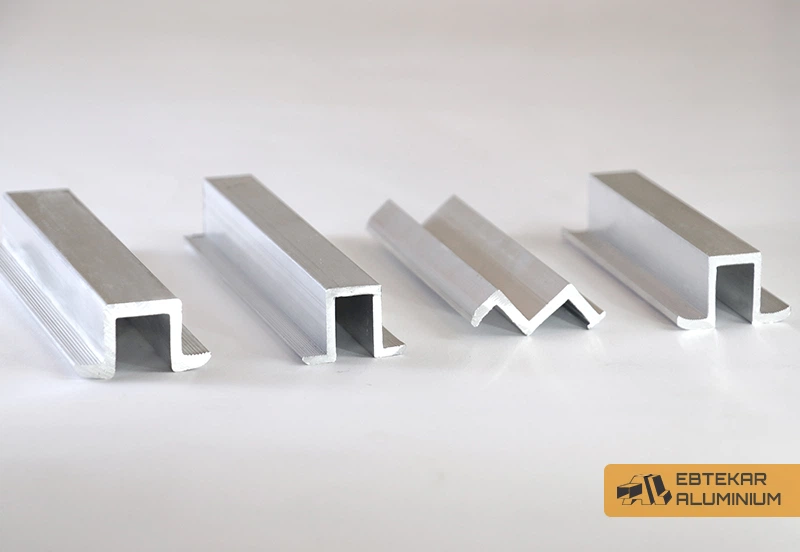

انواع پروفیل آلومینیومی فریم پنل خورشیدی
شکل مقطع پروفیل باید بر اساس ابعاد پنل، ضخامت شیشه، نحوه اتصال، الزامات مکانیکی و روش مونتاژ تعیین شود.
پروفیل فریم C
مقاطع C شکل می‌توانند برای ایجاد لبه نگهدارنده و اتصال اجزای پنل مورد استفاده قرار گیرند.
پروفیل فریم U
مقاطع U شکل امکان ایجاد شیار یا محل قرارگیری اجزا را فراهم می‌کنند و در پروژه‌هایی که نحوه اتصال یا نشیمن قطعه اهمیت دارد، قابل استفاده هستند.
پروفیل فریم G و مشابه
این مقاطع می‌توانند بر اساس طراحی اختصاصی و نیاز به ایجاد لبه‌ها یا شیارهای خاص تولید شوند.
پروفیل فریم سفارشی
در پروژه‌های صنعتی، مقطع بر اساس نقشه یا نمونه طراحی شده و پس از تأیید، قالب اختصاصی آن ساخته می‌شود.
تولید مقطع سفارشی یکی از مهم‌ترین مزیت‌های اکستروژن آلومینیوم برای صنعت خورشیدی است.
مشخصات فنی پروفیل فریم پنل خورشیدی
پروفیل فریم پنل می‌تواند مطابق نقشه و مشخصات پروژه تولید شود.
| آلیاژ | ۶۰۶۳، ۶۰۶۱، ۶۰۸۲ |
|---|---|
| عملیات حرارتی | T5، T6 |
| روش تولید | اکستروژن آلومینیوم |
| سطح | خام، آنادایز، رنگ پودری |
| طول شاخه | طبق سفارش |
| برش | سفارشی |
| ماشین‌کاری | سوراخ‌کاری، رزوه‌زنی، فرز، CNC و سایر عملیات موردنیاز |
| کنترل کیفیت | ابعادی، ظاهری و بررسی تلرانس |
| طراحی مقطع | استاندارد یا اختصاصی |
| قالب | طراحی و ساخت قالب اختصاصی |
بهترین آلیاژ برای پروفیل فریم پنل خورشیدی چیست؟
انتخاب آلیاژ باید بر اساس نیاز واقعی پروفیل انجام شود و تنها بر اساس یک عبارت مانند «قوی‌ترین آلیاژ» تصمیم‌گیری نشود.
در مواردی که قابلیت اکستروژن، شکل‌پذیری و کیفیت سطح اهمیت داشته باشد انتخاب مناسبی است و برای بسیاری از فریم‌های آلومینیومی مورد استفاده قرار می‌گیرد.
در کاربردهایی که مقاومت مکانیکی بالاتر اهمیت بیشتری دارد گزینه مناسبی است. انتخاب آن باید با توجه به شکل مقطع، ضخامت و بارگذاری انجام شود.
در کاربردهایی که مقاومت مکانیکی اهمیت بیشتری دارد قابل بررسی است و در پروژه‌های با نیاز سازه‌ای بیشتر مطرح می‌شود.
ضخامت پروفیل فریم پنل خورشیدی چگونه تعیین می‌شود؟
ضخامت بیشتر لزوماً به معنی طراحی بهتر نیست. مقطع باید به شکلی طراحی شود که ضمن تأمین استحکام موردنیاز، وزن و مصرف آلومینیوم نیز منطقی باقی بماند.
عوامل مؤثر در تعیین ضخامت و هندسه پروفیل:
به همین دلیل، برای تولید پروفیل سفارشی بهتر است نقشه، نمونه یا مشخصات دقیق پروژه قبل از طراحی قالب بررسی شود.
ارتباط ابعاد پنل با انتخاب پروفیل فریم
ابعاد پنل تنها یک مشخصه ظاهری نیست و می‌تواند بر انتخاب مقطع فریم تأثیر بگذارد. افزایش ابعاد ماژول می‌تواند باعث تغییر در زنجیره‌ی زیر شود:
به همین دلیل، یک پروفیل که برای یک ابعاد مشخص پنل مناسب است، الزاماً برای تمام ماژول‌ها بهترین انتخاب نخواهد بود.
فریم پنل، ریل، کلمپ و استراکچر چه تفاوتی دارند؟
یکی از اشتباهات رایج، استفاده از این اصطلاحات به‌جای یکدیگر است. شناخت این تفاوت‌ها هنگام طراحی و خرید اجزای سیستم خورشیدی اهمیت زیادی دارد.
فریم پنل
به اطراف خود ماژول متصل است
ریل
بخشی از سیستم نصب که پنل روی آن قرار می‌گیرد
کلمپ
نگهداری و اتصال پنل به سیستم نصب
استراکچر
سازه نگهدارنده مجموعه پنل‌ها
کلمپ میانی و انتهایی چه ارتباطی با فریم دارند؟
در بسیاری از سیستم‌های نصب، پنل‌ها توسط کلمپ‌ها به ریل یا سازه متصل می‌شوند. در طراحی فریم باید محل تماس و هندسه لبه پروفیل با روش اتصال هماهنگ باشد تا هنگام نصب، فشار نامناسب یا اتصال ناقص ایجاد نشود.
فرآیند تولید پروفیل فریم پنل خورشیدی
تولید یک پروفیل فریم استاندارد یا سفارشی می‌تواند از مراحل زیر تشکیل شود:
بررسی نقشه و نیاز پروژه
ابتدا ابعاد، شکل مقطع، آلیاژ، ضخامت، طول، پوشش و عملیات موردنیاز بررسی می‌شود.
طراحی مقطع
در صورت سفارشی بودن پروفیل، هندسه مقطع با توجه به الزامات تولید و کاربرد بررسی می‌شود.
طراحی و ساخت قالب
پس از تأیید مقطع، قالب اکستروژن متناسب با هندسه پروفیل طراحی و ساخته می‌شود.
اکستروژن آلومینیوم
بیلت آلومینیوم از قالب عبور کرده و به مقطع موردنظر تبدیل می‌شود.
عملیات حرارتی
در صورت نیاز، عملیات حرارتی مناسب برای رسیدن به خواص موردنظر انجام می‌شود.
برش
پروفیل‌ها در طول‌های مشخص‌شده توسط مشتری برش می‌خورند.
ماشین‌کاری
در صورت نیاز، عملیات‌هایی مانند سوراخ‌کاری، رزوه‌زنی، فرزکاری، پانچ یا CNC روی پروفیل انجام می‌شود.
آنادایز یا رنگ پودری
سطح پروفیل بر اساس نیاز پروژه تحت فرآیند تکمیلی قرار می‌گیرد.
کنترل کیفیت
ابعاد، ظاهر، تلرانس و کیفیت عملیات تکمیلی بررسی می‌شود.
بسته‌بندی و ارسال
محصول نهایی پس از تأیید کنترل کیفیت برای ارسال آماده می‌شود.
طراحی و ساخت قالب فریم پنل خورشیدی
یکی از مهم‌ترین مراحل تولید پروفیل‌های اکسترودشده، طراحی و ساخت قالب مناسب است. هندسه فریم می‌تواند شامل شیارهای اتصال، محل قرارگیری کلمپ، لبه‌های نگهدارنده، ضخامت‌های متفاوت، گوشه‌های خاص و محل اتصال قطعات باشد.
در تولید سفارشی، طراحی قالب باید علاوه بر شکل نهایی پروفیل، قابلیت اکستروژن پایدار و کیفیت مناسب خروجی را نیز در نظر بگیرد.
صنایع ابتکار آلومینیوم طراحی و ساخت قالب‌های اختصاصی را در مجموعه خود انجام می‌دهد.
ماشین‌کاری پروفیل فریم پنل خورشیدی
پروفیل اکسترودشده در صورت نیاز می‌تواند پس از تولید، تحت عملیات تکمیلی قرار گیرد. خدمات قابل انجام شامل موارد زیر است:
- برش دقیق
- سوراخ‌کاری
- پانچ
- رزوه‌زنی
- فرزکاری
- CNC
- ایجاد محل اتصال
- ایجاد شیار یا حفره‌های موردنیاز پروژه
هدف از این عملیات، آماده‌سازی پروفیل برای مونتاژ و کاهش عملیات موردنیاز مشتری در مراحل بعدی است.

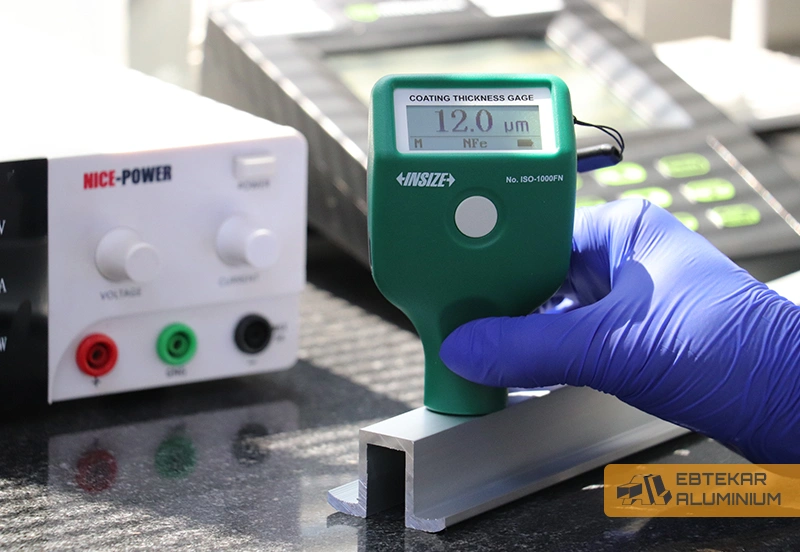

آنادایز یا رنگ پودری برای فریم پنل خورشیدی؟
بسته به الزامات پروژه، سطح پروفیل می‌تواند تحت یکی از این دو فرآیند تکمیلی قرار گیرد.
آنادایز
ایجاد لایه اکسیدی کنترل‌شده روی سطح آلومینیوم برای افزایش دوام سطح، بهبود ظاهر، ایجاد رنگ و کاهش حساسیت سطح به شرایط محیطی. نوع و ضخامت پوشش بر اساس کاربرد نهایی و الزامات پروژه تعیین می‌شود.
رنگ پودری
مناسب پروژه‌هایی که رنگ ظاهری، تنوع رنگ یا سیستم پوشش خاص اهمیت دارد. امکان تولید سطحی یکنواخت و رنگ‌بندی متناسب با نیاز پروژه را فراهم می‌کند.

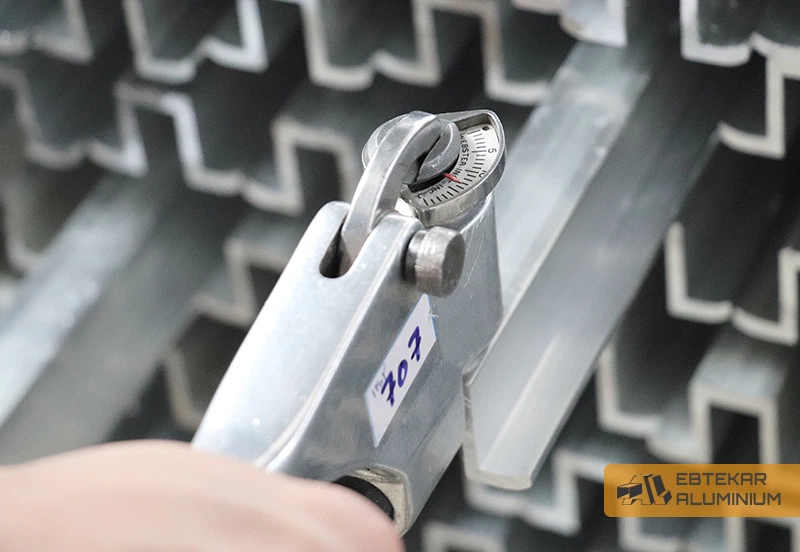

کنترل کیفیت پروفیل فریم پنل خورشیدی
کیفیت فریم فقط به ظاهر آن محدود نمی‌شود. در پروژه‌های سفارشی، تطابق محصول نهایی با نقشه و مشخصات تأییدشده مشتری اهمیت ویژه‌ای دارد.
نقشه یا مشخصات فنی پروژه‌ی خورشیدی‌تون آماده‌ست؟
همین حالا با کارشناسان فنی ما در میان بگذارید تا بهترین آلیاژ، مقطع و روش تولید رو پیشنهاد بدیم.
تأثیر بار باد و برف بر انتخاب فریم پنل خورشیدی
فریم پنل در شرایط واقعی محیطی تحت نیروهای مختلف قرار می‌گیرد. به همین دلیل نمی‌توان انتخاب پروفیل را صرفاً بر اساس ظاهر یا ضخامت اسمی انجام داد. عواملی مانند موارد زیر می‌توانند بر طراحی مقطع اثرگذار باشند:
- محل نصب
- ارتفاع از سطح زمین
- ابعاد ماژول
- فاصله نقاط اتصال
- نوع سیستم نصب
- بار باد
- بار برف
- نحوه قرارگیری پنل
برای پروژه‌های خاص، مقطع پروفیل باید بر اساس الزامات فنی همان پروژه انتخاب شود.
انبساط حرارتی در فریم آلومینیومی
آلومینیوم در اثر تغییر دما منبسط و منقبض می‌شود. از آنجا که پنل‌های خورشیدی در فضای باز در معرض تغییرات دمایی روز و شب و فصل‌های مختلف قرار دارند، نحوه اتصال و مونتاژ فریم اهمیت دارد.
در طراحی سیستم فریم باید به طول قطعه، نقاط اتصال، روش مونتاژ، فضای لازم برای انبساط و انقباض و نوع اتصالات توجه شود.
خوردگی گالوانیکی در فریم آلومینیومی
هنگام استفاده از آلومینیوم در کنار فلزات دیگر، شرایط محیطی و نوع اتصال باید مورد توجه قرار گیرد. تماس نامناسب برخی فلزات در حضور رطوبت می‌تواند احتمال خوردگی گالوانیکی را افزایش دهد.
به همین دلیل، انتخاب صحیح پیچ و مهره، واشر، کلمپ، پوشش سطح و عایق یا لایه جداکننده می‌تواند در طراحی اتصالات اهمیت داشته باشد.
فریم‌دار یا بدون فریم؛ کدام بهتر است؟
فریم آلومینیومی تنها راه ساخت یک ماژول خورشیدی نیست و برخی ماژول‌ها با طراحی بدون فریم نیز تولید می‌شوند. با این حال، فریم در بسیاری از کاربردها مزایایی مانند ایجاد استحکام پیرامونی، محافظت از لبه‌ها، سهولت جابه‌جایی، تسهیل نصب و سازگاری با بسیاری از سیستم‌های اتصال را فراهم می‌کند.
انتخاب فریم‌دار یا بدون فریم باید بر اساس نوع ماژول، سیستم نصب و الزامات پروژه انجام شود.
عوامل مؤثر بر قیمت پروفیل فریم پنل خورشیدی
قیمت نهایی پروفیل آلومینیومی فریم پنل یک عدد ثابت نیست و به مشخصات سفارش بستگی دارد.
نوع آلیاژ بر هزینه مواد اولیه و ویژگی‌های محصول اثر دارد.
طراحی مقطع، ضخامت و هندسه پروفیل در وزن نهایی مؤثر است.
مقاطع پیچیده‌تر به قالب و فرآیند تولید پیچیده‌تری نیاز دارند.
در سفارش مقطع جدید، هزینه طراحی و ساخت قالب هم لحاظ می‌شود.
حجم سفارش بر اقتصاد تولید و هزینه نهایی اثرگذار است.
آنادایز یا رنگ پودری هزینه نهایی را تغییر می‌دهد.
برش، سوراخ‌کاری، CNC و سایر عملیات تکمیلی در قیمت اثر دارند.
نوع بسته‌بندی، طول شاخه و مقصد ارسال هزینه را تغییر می‌دهد.
برای دریافت قیمت دقیق پروفیل فریم پنل خورشیدی، بهترین روش ارسال نقشه، ابعاد مقطع، وزن تقریبی یا مشخصات فنی پروژه است.
چرا پروفیل فریم پنل خورشیدی را از ابتکار آلومینیوم بخریم؟
صنایع ابتکار آلومینیوم فقط یک مجموعه اکستروژن نیست و بخش قابل توجهی از فرآیندهای تولید پروفیل را در مجموعه خود انجام می‌دهد. این یکپارچگی می‌تواند تعداد مراحل برون‌سپاری و هماهنگی میان تأمین‌کنندگان مختلف را کاهش دهد و امکان مدیریت بهتر سفارش‌های سفارشی را فراهم کند.
تولید بر اساس نقشه مشتری
در پروژه‌هایی که پروفیل استاندارد پاسخ‌گوی نیاز نیست، تولید مقطع سفارشی امکان‌پذیر است. مشتری می‌تواند اطلاعاتی مانند نقشه CAD، فایل PDF، نمونه مقطع، ابعاد دقیق، آلیاژ پیشنهادی، طول شاخه، نوع پوشش و تعداد موردنیاز را ارائه کند.
پس از بررسی فنی، امکان طراحی قالب و برنامه‌ریزی تولید بر اساس مشخصات تأییدشده وجود دارد.
مراحل سفارش پروفیل فریم پنل خورشیدی
ارسال نقشه یا مشخصات
نقشه، ابعاد، نمونه یا نیاز فنی پروژه دریافت می‌شود.
بررسی فنی
مقطع، آلیاژ، وزن، عملیات تکمیلی و نیازهای تولید بررسی می‌شود.
طراحی و ساخت قالب
در صورت سفارشی بودن مقطع، قالب مناسب طراحی و ساخته می‌شود.
تولید پروفیل
اکستروژن و عملیات موردنیاز روی پروفیل انجام می‌شود.
عملیات تکمیلی و کنترل کیفیت
برش، ماشین‌کاری، آنادایز یا رنگ و کنترل کیفیت انجام می‌شود.
بسته‌بندی و ارسال
محصول نهایی پس از تأیید برای ارسال آماده می‌شود.
خدمات تکمیلی این محصول
سایر پروفیل‌های مرتبط با انرژی خورشیدی
سوالات متداول پروفیل فریم پنل خورشیدی
سفارش پروفیل آلومینیومی فریم پنل خورشیدی
برای خرید پروفیل فریم پنل خورشیدی، بهتر است اطلاعات فنی موردنیاز از ابتدا مشخص باشد تا آلیاژ، وزن، مقطع، پوشش و فرآیندهای تکمیلی متناسب با پروژه انتخاب شوند. اگر مقطع شما سفارشی است، می‌توانید نقشه، فایل CAD/PDF یا مشخصات ابعادی را برای بررسی ارسال کنید.
