راهنمای جامع پروفیل آلومینیومی خورشیدی؛ مشخصات، آلیاژها و استانداردهای تولید

با گسترش استفاده از انرژی خورشیدی، توجه به اجزای تشکیل‌دهنده سیستم‌های فتوولتائیک نیز بیشتر شده است. اگرچه پنل خورشیدی مهم‌ترین بخش قابل مشاهده یک سیستم PV است، اما عملکرد مطمئن آن بدون یک سیستم نصب و نگهدارنده مناسب امکان‌پذیر نیست. پنل‌ها باید روی سازه‌ای نصب شوند که بتواند وزن مجموعه را تحمل کند و در برابر عواملی مانند باد، بارندگی، برف، خوردگی و تغییرات محیطی مقاومت داشته باشد. به همین دلیل، سیستم‌های نصب و رَکینگ یکی از اجزای مهم نیروگاه‌های خورشیدی محسوب می‌شوند.

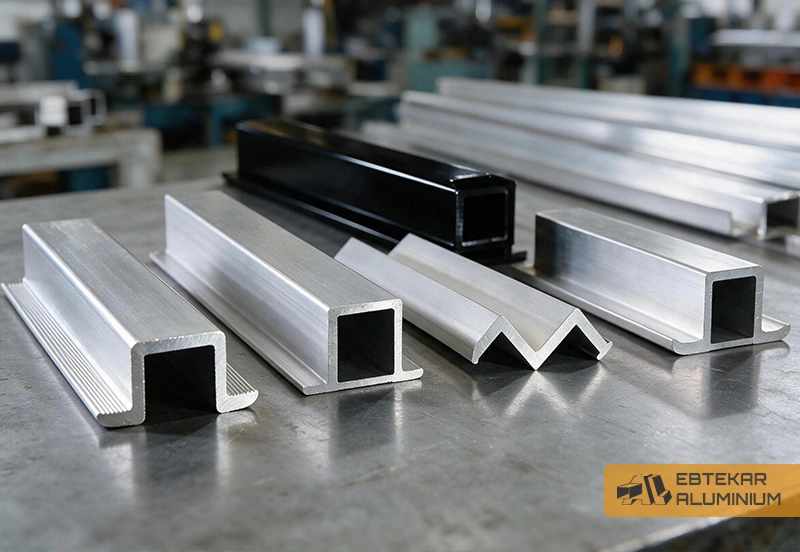

در بسیاری از این سیستم‌ها، آلومینیوم به دلیل وزن نسبتاً پایین، مقاومت مناسب در برابر خوردگی و قابلیت تولید مقاطع مختلف به روش اکستروژن، مورد استفاده قرار می‌گیرد. پروفیل‌های آلومینیومی می‌توانند در بخش‌های مختلف سیستم خورشیدی، از فریم اطراف پنل گرفته تا ریل‌های نصب، قطعات نگهدارنده و برخی اتصالات مورد استفاده قرار گیرند. به همین دلیل، اصطلاح «پروفیل آلومینیومی خورشیدی» به یک مقطع مشخص محدود نمی‌شود؛ بلکه می‌تواند مجموعه‌ای از پروفیل‌ها و مقاطع مهندسی‌شده برای کاربردهای مختلف در سیستم PV را شامل شود.

پروفیل آلومینیومی خورشیدی چیست؟

پروفیل آلومینیومی خورشیدی، مقطعی از آلومینیوم است که با توجه به نیاز یک بخش مشخص از سیستم خورشیدی طراحی و تولید می‌شود. این پروفیل‌ها معمولاً به روش اکستروژن آلومینیوم تولید می‌شوند؛ یعنی بیلت آلومینیوم پس از گرم شدن، تحت فشار از داخل قالب عبور می‌کند و شکل مقطع موردنظر را به خود می‌گیرد.

مزیت مهم اکستروژن این است که می‌توان مقاطع نسبتاً پیچیده‌ای را با شیارها، زبانه‌ها، محل‌های اتصال و هندسه‌های اختصاصی تولید کرد؛ بنابراین طراحی پروفیل می‌تواند متناسب با نوع پنل، روش نصب، بارهای واردشده و سایر اجزای سیستم انجام شود.

چرا پروفیل آلومینیومی در سیستم‌های خورشیدی اهمیت دارد؟

یک سیستم خورشیدی برای سال‌ها در فضای باز قرار می‌گیرد و اجزای مکانیکی آن دائماً در معرض شرایط محیطی هستند. بنابراین انتخاب جنس و طراحی مناسب پروفیل تنها به وزن یا قیمت محدود نمی‌شود. مقاومت مکانیکی، خوردگی، طراحی مقطع، نحوه اتصال، کیفیت سطح و سازگاری اجزای مختلف سیستم همگی می‌توانند بر عملکرد بلندمدت سازه تأثیر بگذارند.

برای مثال، وزارت انرژی آمریکا (DOE) در راهنمای طراحی سیستم‌های فتوولتائیک تأکید می‌کند که سازه نصب باید توانایی تحمل نیروهایی مانند باد، باران، تگرگ و خوردگی را در طول عمر سیستم داشته باشد. در طراحی سیستم‌های مقاوم در برابر شرایط شدید آب‌وهوایی نیز کیفیت اتصالات اهمیت ویژه‌ای دارد؛ زیرا شکست یا شل‌شدن اتصالات می‌تواند باعث جابه‌جایی یا جدا شدن ماژول‌ها شود. بنابراین، یک پروفیل خورشیدی مناسب باید صرفاً «یک مقطع آلومینیومی» نباشد؛ بلکه باید بر اساس کاربرد، بارگذاری، روش اتصال و شرایط محیطی پروژه انتخاب یا طراحی شود.

آلومینیوم در کدام بخش‌های سیستم خورشیدی استفاده می‌شود؟

کاربرد آلومینیوم در سیستم‌های خورشیدی را می‌توان به چهار گروه اصلی و حیاتی تقسیم کرد:

چرا آلومینیوم انتخاب اصلی در سازه‌های خورشیدی است؟

انتخاب جنس پروفیل در سیستم‌های خورشیدی فقط به قیمت ماده اولیه محدود نمی‌شود. این پروفیل‌ها معمولاً در فضای باز و برای مدت طولانی در معرض تابش خورشید، رطوبت، بارندگی، تغییرات دما و نیروهای مکانیکی قرار دارند. به همین دلیل، وزن، مقاومت در برابر خوردگی، قابلیت ساخت و دوام سطح از عوامل مهم در انتخاب متریال هستند.

۱. وزن پایین؛ مزیت حیاتی سقف‌های سوله‌ای

یکی از مهم‌ترین ویژگی‌های آلومینیوم، چگالی پایین آن در مقایسه با فولاد است. این موضوع باعث می‌شود بتوان مقاطع نسبتاً مستحکمی را با وزن کمتر تولید کرد. وزن پایین می‌تواند در مراحل مختلف پروژه مزیت ایجاد کند؛ از حمل‌ونقل و جابه‌جایی قطعات گرفته تا نصب روی سقف یا مونتاژ سازه در محل پروژه. البته سبک‌تر بودن به‌تنهایی به معنی مناسب‌تر بودن یک پروفیل نیست. هندسه مقطع، ضخامت دیواره، آلیاژ و طراحی سازه همگی در تعیین مقاومت نهایی مؤثر هستند.

۲. مقاومت طبیعی و پوشش‌های سطحی (آنادایز کارخانه)

آلومینیوم به‌صورت طبیعی در تماس با هوا یک لایه اکسیدی روی سطح خود ایجاد می‌کند که از فلز در برابر خوردگی محافظت می‌کند. استفاده از عملیات سطحی مناسب مانند آنادایزینگ، می‌تواند مقاومت سطح پروفیل را افزایش دهد و آن را برای شرایط محیطی سخت‌تر مناسب‌تر کند.

۳. متالورژی آلیاژها و تفاوت وضعیت‌های حرارتی T5 و T6

در محصولات خورشیدی، آلیاژهای سری ۶۰۰۰ از جمله ۶۰۶۳ و ۶۰۶۱ بهترین عملکرد متالورژیکی را دارند. در کارخانه ابتکار آلومینیوم، فریم‌ها و ریل‌ها با مشخصات واقعی زیر تولید و سختی‌کاری می‌شوند:

• آلیاژ ۶۰۶۳-T5: بهترین گزینه برای فریم‌های ظریف، شکل‌پذیری عالی، مقاطع پیچیده با شیار شیشه و قابلیت آبکاری آنادایز با درخشندگی بالا.
• آلیاژ ۶۰۶۱-T6: استحکام ساختاری بسیار بالاتر، سختی ویبستر عالی، انتخابی ایده‌آل برای ریل‌های باربر و ستون‌های تحت بارهای شدید برف و باد.

مقایسه فنی کارکرد آلومینیوم و فولاد در سازه خورشیدی

برای شناخت بهتر رفتار مکانیکی این دو فلز مرجع در نیروگاه‌ها، جدول مقایسه‌ای زیر را مدنظر داشته باشید:

استانداردهای کنترل کیفیت (QC) در کارخانه ابتکار آلومینیوم

در پروژه‌های نیروگاهی، پروفیل آلومینیومی فقط یک فلز ساده نیست؛ بلکه باید در طول ۲۵ سال بهره‌برداری، ابعاد و خواص مکانیکی خود را حفظ کند. زنجیره کنترل کیفیت کارگاه ما در تمامی مراحل زیر به صورت سخت‌گیرانه اجرا می‌شود:

• کنترل آنالیز آلیاژ: انجام آزمون کوانتومتری بر روی بیلت‌های آلومینیومی جهت تطابق صددرصدی آلیاژ ۶۰۶۳ و ۶۰۶۱.
• تست ابعاد صدم‌میلی‌متری: تطابق مطلق شیارهای قرارگیری شیشه، پهنای ریل و محل‌های ورود کلمپ با نقشه قالب.
• ضخامت‌سنجی پوشش آبکاری: تست میکرومتر برای تضمین ضخامت پوشش آنادایز تا سطح استاندارد ۲۰ میکرون در محیط‌های مرطوب و ساحلی.
• آزمون سختی‌سنجی ویبستر: بررسی فیزیکی سختی پروفیل‌ها پس از خروج از کوره ایجینگ (سختی‌کاری حرارتی).
• کنترل تابیدگی و صافی شاخه‌ها: تاب‌گیری و تراز دقیق شاخه‌های بلند تا ۶.۵ متر جهت مونتاژ بدون انحراف در نیروگاه.

فرآیند تولید سفارشی پروفیل‌ها از روی نقشه یا نمونه فیزیکی

یکی از بزرگ‌ترین مزیت‌های خرید مستقیم از کارخانه ابتکار اراک، توانایی قالب‌سازی و اکستروژن مقاطع کاملاً اختصاصی بر اساس کدهای طراحی ویژه شماست. مهندسین، شرکت‌های EPC و تولیدکنندگان پنل می‌توانند گام‌های زیر را برای سفارش اختصاصی طی کنند:

رفتار فریم و ریل آلومینیومی در شرایط اقلیمی گوناگون

یک پروفیل که برای یک پروژه شهری معمولی مناسب است، لزوماً بهترین انتخاب برای یک پروژه ساحلی یا منطقه‌ای با بار برف فوق سنگین نیست:

• محیط‌های ساحلی و شرجی (نمکی): رطوبت اشباع از کلرید سدیم خوردگی را تسریع می‌کند. در این مناطق، لایه آنادایز ضخیم بالای **۲۰ میکرون** نقره‌ای یا مشکی تنها راهکار استاندارد محافظت است.
• کویرها و مناطق با تابش شدید UV: نوسان شدید دمای روز و شب باعث تنش‌های انبساطی آلومینیوم می‌شود. مهندسی دقیق لبه‌های فریم مانع از شکستن شیشه پنل در اثر این انقباض و انبساط متناوب خواهد شد.
• مناطق بادخیز و برف‌گیر (تنش مکانیکی): مقاومت سیستم در برابر ۲۴۰۰ پاسکال بار باد و ۵۴۰۰ پاسکال بار برف، به هندسه مقطع، ضخامت دیواره (بین ۱ تا ۳ میلی‌متر) و فاصله اصولی تکیه‌گاه‌ها بستگی دارد؛ نه فقط وزن پروفیل.

جمع‌بندی نهایی؛ تضمین پایداری نیروگاه با انتخاب بهینه متریال

پروفیل‌های آلومینیومی را نمی‌توان تنها یک محصول فرعی در سازه‌های خورشیدی دانست. فریم، ریل، کلمپ‌های میانی و انتهایی در کنار یکدیگر یک زنجیره به هم پیوسته انتقال نیرو را تشکیل می‌دهند. ثبات کیفیت در تیراژ بالا، دقت در ابعاد هندسی مقطع، سختی‌پذیری متالورژیکی متناسب با استانداردها و در نهایت پوشش محافظتی آنادایز یا رنگ پودری الکترواستاتیک، فاکتورهای تضمین‌کننده حیات ۲۵ ساله یک نیروگاه خورشیدی هستند.
